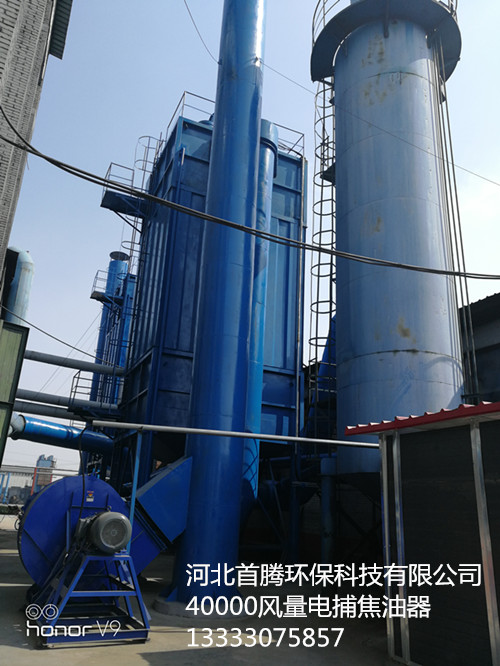

蜂窝电捕焦油器批发电捕焦油器

      简介

   电捕焦油器采用结构形式有同心圆式、管式和蜂窝式等三种。无论哪种结构，其工作原理，即在金属导线与金属管壁〔或   板〕间施加高压直流电，以维持足以使气体产生电离的电场，使阴阳   之间形成电晕区。

 理论依据

按电场理论， 正离子吸附于带负电的电晕   ，负离子吸附于带正电的沉淀   ；所有被电离的正负离子均充满电晕   与沉淀   之间的整个空间。当含焦油雾滴等杂质的煤气通过该电场时，吸附了负离子和电子的杂质在电场库伦力的作用下，移动到沉淀   后释放出所带电荷，并吸附于沉淀   上，从而达到净化气体的目的，通常称为荷电现象。当吸附于沉淀   上的杂质量增加到大于其附着力时，会自动向下流趟，从电捕焦油器底部排出，净气体则从电捕焦油器上部离开并进入下道工序   。

 工作机理

            气体的放电过程 ： 在通常情况下气体是不导电的，但在高压电场的作用下气体内部的电子便会获得足够的能量成为自由电子而导电，被称为自发性电离现象。气体的自发性电离是建立在非均匀性电场中。在均匀性电场中，随着电压的增加，只要其间任何一点发生电离，两   间将立即充满带电离子，整个空间的气体被击穿。此时电流急剧增加而形成火花放电。而在非均匀性电场中，电场强度则随两   间的距离增大而下降。

  结构分析

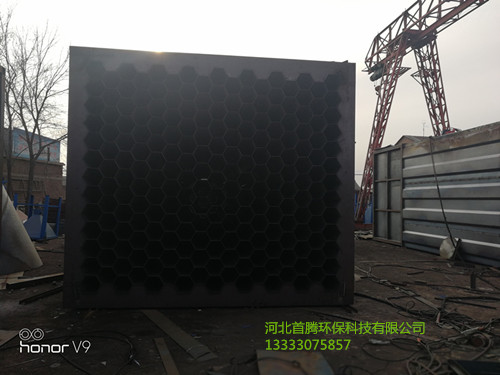

 蜂窝式电捕焦油器。蜂窝式与管式的结构相同，是将通道截面由圆形改为正六边形。两个相邻正六边形共用一条边，即靠中间的正六边形的六条边均被包围它的六个正六边形所共用。用2～3mm的钢板制成的蜂窝板即可满足工艺和机械强度的要求。由于蜂窝式电捕焦油器具有结构紧凑合理、没有电场空穴、   空间、重量轻、耗钢材少和捕集特性好等优点,但存在制造难度大．在运输安装过程中易产生误差等缺点。随着设备制造工艺水平的提高，蜂窝式电捕焦油器的优点会越来越受到人们的重视，必将逐步取代同心圆式和管式电捕焦油器。

      结构类型

 电捕焦油器是煤气净化的主要设备,它的作用是将经过洗涤、冷却后的煤气除去焦油、粉尘后送至下道工序。

 结构简述

 电捕焦油器由电捕焦油器主体和供给高压直流电的整流设备组成。电捕焦油器均由筒体、沉淀   、电晕   和电气绝缘箱四大部分组成。

 筒体

 筒体是圆筒形的(内径根据煤气流量决定)，并带有封头，筒体上部设有出气管，下部设有进气管，并设有两个人孔和一个阀。

 沉淀   管束

 沉淀   管束是由管束组成，并与筒体上、下部相通。

 电晕电

 电晕电   装置通过吊杆悬吊在顶部的绝缘箱内，它由上部吊杆及拉杆、上下框架、电晕电   导线、重锤组成。

 电器绝缘箱

    绝缘箱设在筒体顶部，它是悬吊电晕电   装置的圆形箱体。内部设有悬吊支架、高压瓷瓶、加热夹套组成。

  捕集机理

1、   换熔丝时，应使熔断电流与该回路的电流相匹配；
　　2、断开电源，检查控制柜的机架是否有的接地，并使接地电阻不大于4Ω；
　　3、控制柜上有不同性质的电压（直流110V;交流单相220V;三相交流），在维修保养时   分清电路，防止发生短路事故；
　　4、控制柜上的全部电器开关，应动作灵活，无显著噪声，连接线结头和接线柱应无松动现象，动触头连接线结头处钢丝应无断裂现象；
　　5、用软刷或吹风清楚屏板插件和全部电磁开关零件的积尘，并检查控制柜内电器开关触头的状态，接触情况，线圈外表的绝缘以及机械部件的动作是否。

   效果

捕焦油效率达，出口煤气中焦油雾含量可降至50mg/m3以下。生产运行时，与煤气接触的绝缘子的周围空间温度应保持稳定，要定期地擦拭绝缘子。   其表面上的脏物。若在上述绝缘子的周围空间充氮气密封，则能延长设备的操作周期
