除尘器花板

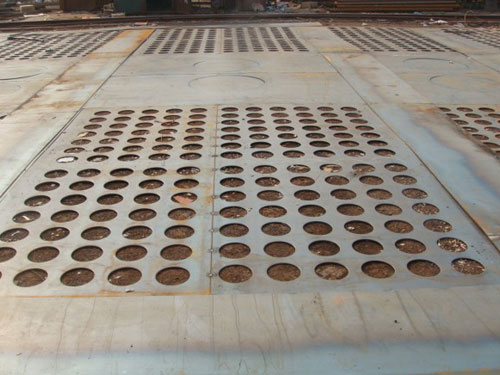

除尘花板又叫除尘器多孔板，是除尘器上箱体部分开有大小相同安装滤袋孔的钢隔板。在除尘器花板所设置的滤袋孔的距离与袋径、袋长、粉尘性质、过滤速度等因素有关。除尘器花板孔上面孔与孔的距离不宜过密，如果过密会使滤袋底部相互碰撞磨损，在运行数个月内部分滤袋底部破裂，还会令箱体内气流上升速度太快，导致烟尘排放量增加，滤料的局部过滤负荷太高和清灰力度不足。

根据公司工程师长期的计算与验证，除尘器花板孔的孔与孔之间的距离应该根据滤袋长度、气流上升速度综合考虑后设计，至少大于滤袋直径的2/5（不小于40mm）才合理。

除尘器花板均匀布置适用于中小型脉冲除尘器。疏密布置适用于大中型脉冲除尘器。

除尘器花板设计注意事项：

1、花板既要承受系统负压，又要承受滤袋、粉尘层及袋笼的重量，花板如有变形可能影bilo响滤袋的重直度及袋口处的密封效果，设计时在花板下部应做加强处理。

2、除尘器花板应光洁平整，不应有挠曲、凹凸不平等缺陷，其平面度偏差不大于花板长度的2/1000。花板孔径周边要求光滑无毛刺，用弹性胀圈固定滤袋的花板孔径公差为正负0.3mm。花板孔径加工后安装位置与理论位置偏差应小于1.5mm。平面度偏差不大于花板长度的2/1000。
