除尘器设计特点:
仓顶单机除尘器,按仓顶工作要求简化了结构,具有气体处理能量大,净化效果好,性能稳定,运行的特点。与机械振动式仓顶除尘器相比,还具有滤袋使用寿命长,无机械运动磨损件等特点。适宜布置在各种粉料储存库的顶部,用于捕集各种细小干燥的非纤维粉尘。是筒库除尘的常用设备。
除尘器结构:
1 上箱体,包括盖板、排气口等组成。

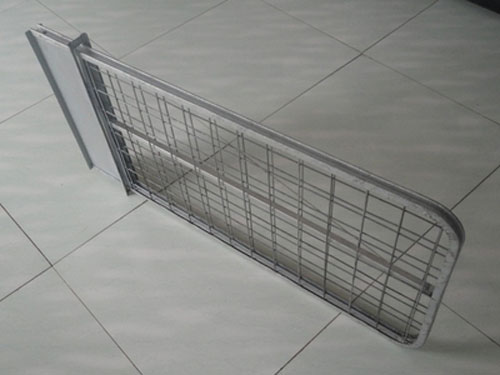

2下箱体,包括机架、滤袋组件等。
3清灰系统,包括电磁脉冲阀、脉冲发生器等。
除尘器工作原理:
含尘空气由除尘器底下进入除尘箱体中,颗粒较粗的粉尘靠其自身重力向下沉降,落入灰仓,细小粉尘通过种种效应被吸附在滤袋外壁,经滤袋过滤后的净化空气通过文氏管进入上箱体从出气口排出,被吸附在滤袋外壁的粉尘,随着时间的增长,越积越厚,除尘器阻力逐渐上升,处理的气体量不断减少,随着时间经常保持的工作状态,使压力损失保持在的范围内,就需要吸附在袋壁外面的积灰。
除尘器参数:
型号规格 | DMC-24 | DMC-36 | DMC-48 | DMC-64 | DMC-72 | DMC-80 | DMC-96 | DMC-120 |
过滤面积m2 | 18 | 27 | 36 | 45 | 54 | 63 | 72 | 99 |
含尘浓度g/m3 | <15 | <15 | <15 | <15 | <15 | <15 | <15 | <15 |
过滤风速m/min | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 |
过滤风量m3/n | 2160-4321 | 3240-6481 | 4320-8641 | 5400-10801 | 6480-12961 | 7680-15641 | 8640-17281 | 10800-21601 |
阻力pa | ≤1200 | ≤1200 | ≤1200 | ≤1200 | ≤1200 | ≤1200 | ≤1200 | ≤1200 |
除尘效率% | 99.5 | 99.5 | 99.5 | 99.5 | 99.5 | 99.5 | 99.5 | 99.5 |
出口粉尘浓度mg/m3 | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 |
入口粉尘浓度g/m2 | <200 | <200 | <200 | <200 | <200 | <200 | <200 | <200 |
脉冲阀个数 | 4 | 6 | 6 | 8 | 9 | 10 | 12 | 12 |
