欢迎来到河北 腾环保科技有限公司,我公司是生产销售大、中、小型除尘设备及除尘配件为主。河北 腾环保科技有限公司为提高用户体验,提升产品 , 的服务客户而强势铸就成立的大型模块化, 性除尘设备制造生产线。360度客户服务于体验,是我们始终坚持的企业理念。选择 腾环保,您将收获一份信任,我们将选择一份坚守。
“ 腾”产品有各种型号静电除尘器、布袋除尘器、旋风除尘器、单机除尘器设备整机,并配有除尘布袋、除尘骨架、电磁脉冲阀、输送机、卸料机、提升机、粉尘加温机等除尘附件,主要用于电力、建材、水泥、冶金、化工、铸造、粮食加工等行业。
设计特点:
结构:

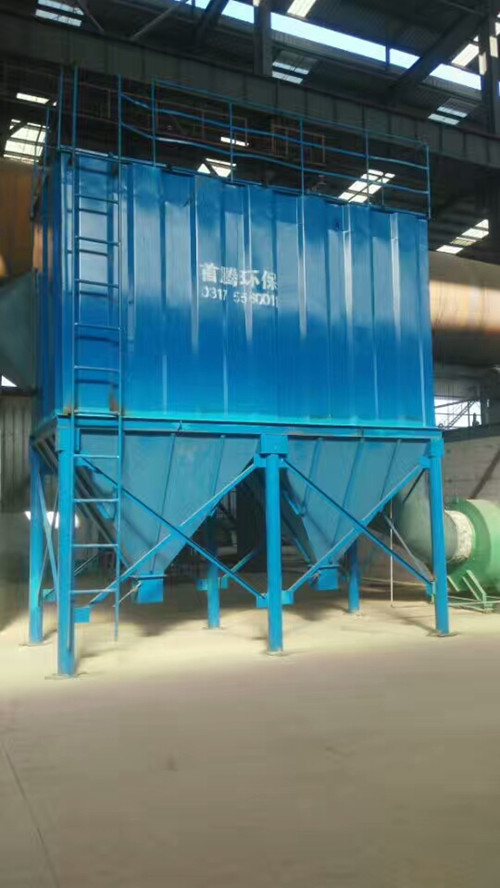

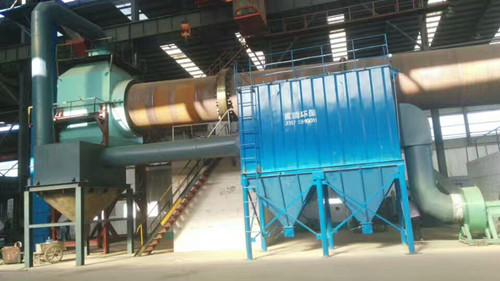

脉冲袋式除尘器的主要结构由箱体、袋室、灰斗、进出风口四大部分组成,并配有支柱、楼梯、栏杆、压气管路系统、清灰控制机构等。
结构说明:

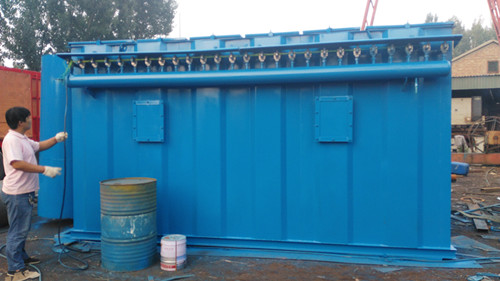

箱体:是固定袋笼、滤袋及气路元件之用,并制成全密闭形式,清灰时,压缩空气管 入箱体,不再入各滤袋内部。顶部设有入孔检修门,安装和 换袋笼、滤袋全部在这里进行,方便,根据规格的不同,箱体内又分成若干个室,相互之间均用钢板隔开,互不透气,以实现离线清灰。每个室内均设有一个提升阀,以切换过滤气流。
袋室:袋室在箱体的下部,主要用来容纳袋笼和滤袋,且形成一个过滤空间,含尘气体的净化主要在这里进行,同箱体一样,根据规格的不同也分成若干个室,并用隔板隔开,以防在清灰时各室之间的相互干扰,同时形成 的沉降空间。

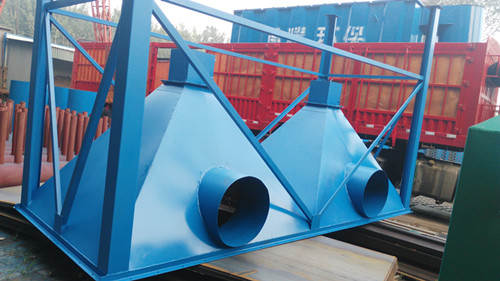

灰斗:是布置在袋室的下部,它除了存放收集下来的粉尘以外,还作为下进气总管使用,当含尘气体进入袋室前 入灰斗,由于灰斗内容积较大,使得气流速度降低,加之气流方向的改变,使得较粗的尘粒在这里就 分离,灰斗下部布置有粉尘输送设备,出口还设有翻板阀等锁风设备,可连续进行排灰。
进出风口:这款除尘设备的进出风口制成一体,安排在袋室侧面、箱体和灰斗之间中间用斜隔板隔成互不透气的两部分,分别为进风口和出风口,这种结构形式体积虽大些,但气流分布均匀,灰斗骂我预除尘效果好,适合于气体含尘浓度较大的场合使用。
工作原理:
脉冲袋式除尘器本体分隔成若干个箱区,并在每箱侧边出口管道上有一个气缸带动的提升阀,当除尘器过滤含尘气体 的时间后,清灰控制器就发出信号, 个箱室的提升阀就开始关闭切断过滤气流;然后箱室的脉冲阀开启,提升阀重新打开,使这个箱室重新进行过滤工作,并依次按上述程序完成全部清灰动作。
脉冲袋式除尘器是采用分箱室清灰的。清灰时,逐箱隔离,轮流进行。各箱室的脉冲和清灰周期由清灰程序控制器按事先设定的程序自动连续进行,从而了压缩空气清灰的效果。整个箱体设计采用了 和出口总管结构,灰斗上课延伸到 总管下, 使进入的含尘烟气直接进入已扩大的灰斗内达到预除尘的效果。
